Formulare trainieren

Kopffeldtraining

Um die Kopffelder zu identifizieren, muss zunächst die Region in der die Felder zu extrahieren sind trainiert werden.

Regionsanker konfigurieren

Der Regionsanker stellt einen Anker dar.
Wenn dieser gefunden wurde, können die (in Relation) zur Region trainierten Felder ermittelt werden.

Es kann mehr als einen Regionsanker geben und zu jeder Region bis zu n Felder trainiert werden.

Attribut	Beschreibung
Lieferanten-Nr.	Stellt den Trainingsschlüssel dar, an dem das Training geknüpft wird. Bisher ist es das Feld "CreditorId".
Beschreibung	Beschreibung der Region. Erleichtert die Auswahl der Region bei den Feldtrainings.
Schlüsselbegriff	Regex, um die Region zu identifizieren. Enthält auch den gezogenen Bereich (Bounding Box) in dem das Schlüsselwort gesucht wird.
Ignoriere Leerzeichen	Auswahlliste um bei der Ermittlung des Schlüsselwortes die Leerzeichen zu ignorieren. Kann den Regex für Schlüsselbegriffe erleichtern, da Leerzeichen nicht gematcht werden müssen.

Vorgehen

Beschreibung der Region
Markieren des Schlüsselbegriffes
Festlegung ob Leerzeichen ignoriert werden sollen
"Trainieren" Button betätigen um den Regionsanker zu speichern

Beispiel - Ausfuhrbegleitdokument

In diesem Beispiel wollen wir die Versenderdetails trainieren. Um dies zu tun, ermitteln wir erst einen Regionsanker, von dem aus das System in Relation die im Nachgang trainierten Felder extrahieren soll. Dafür müssen wir ein Schlüsselwort definieren und die Region markieren.

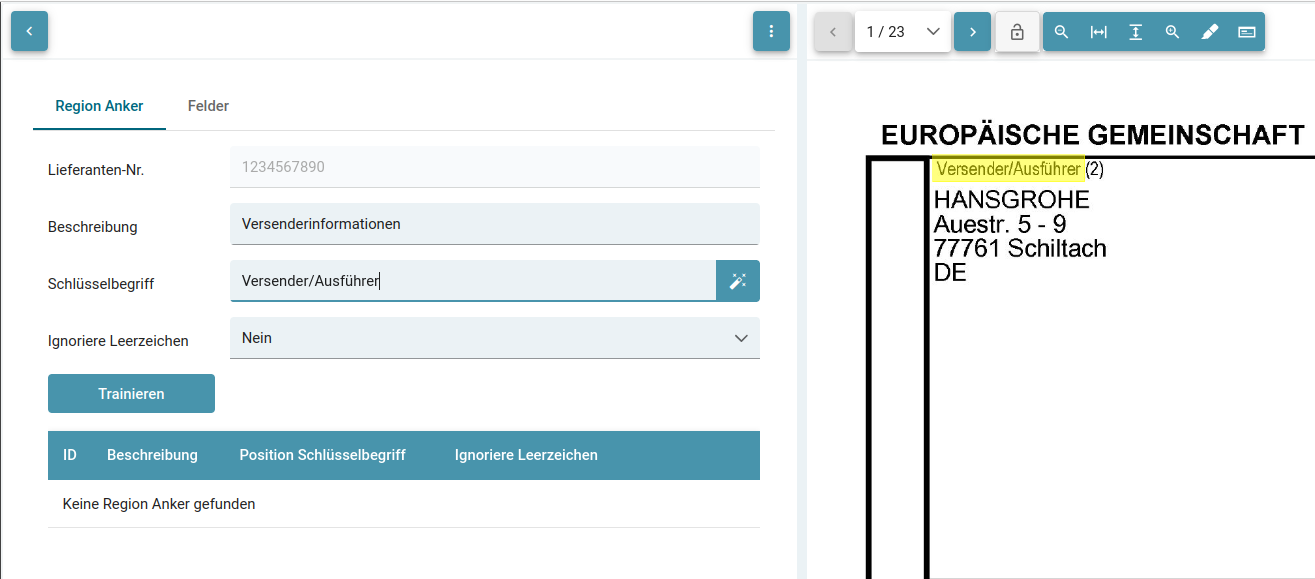

Mit einem Klick in das Feld "Schlüsselbegriff" ist das Feld im Fokus. Danach kann die Region und der Wert des Schlüsselbegriffs (hier "Versender/Ausführer") mit gedrückter rechten Maustaste als Markierung in das Feld übertragen werden.

Der Regex des Schlüsselwortes wird beim Trainieren (also bei der Anlage) eines Schlüsselwortes über den Button "Trainieren" automatisch generiert. Dieser kann durch das Umtrainieren geändert werden.

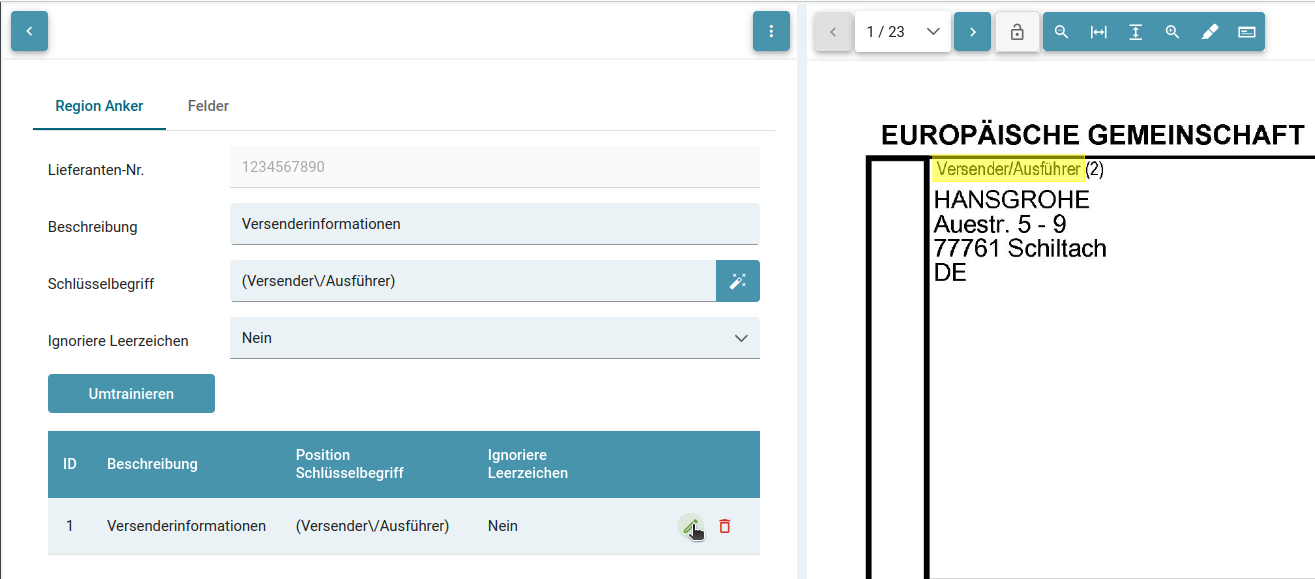

Umtrainieren

Trainierte Regionen werden in der Tabelle aufgelistet.

Durch einen Klick auf den Stift kann der Regex des Schlüsselwortes geändert werden - ebenso ob Leerzeichen ignoriert werden

Mit betätigen des "Umtrainieren" Buttons werden die Änderungen übertragen. Dabei wird kein neuer Regex generiert, dieser wird lediglich überprüft.

Felder trainieren

Für jede trainierte Region können nun Kopffelder aus der SQUEEZE Dokumentenklasse dieses Dokumentes trainiert werden.

Attribut	Beschreibung
Lieferanten-Nr.	Stellt den Trainingsschlüssel dar, an dem das Training geknüpft wird. Bisher ist es das Feld "CreditorId".
Region Anker	Auswahl des trainierten Region-Ankers. Die Felder werden in Relation zum Regionsanker trainiert. Daher sollte hier ein Anker ausgewählt werden, bei dem die Relation zum Feld ungefähr gleichbleibend ist.
Feld	Auswahl des Kopffeldes aus der Dokumentenklasse des Dokuments. Das Ergebnis bei der Extraktion des Trainings wird in das hier ausgewählte Feld geschrieben.
Wert	Regex, um den Feldwert zu extrahieren. Enthält auch den gezogenen Bereich (Bounding Box) in dem der Wert in Relation zum Regionsanker gesucht wird.
Ignoriere Leerzeichen	Auswahlliste um bei der Ermittlung des Wertes die Leerzeichen zu ignorieren. Kann den Regex für Werte erleichtern, da Leerzeichen nicht gematcht werden müssen.
Mehrzeilige Auslesung	Auswahl, um alle gefundenen Werte aus der Region genutzt werden sollen (ja) oder nur der Erste (nein).

Vorgehen

Regionsanker an dem das Feldtraining ausgerichtet werden soll auswählen.
Dokumentenklassenfeld des Dokumentes auswählen in der das Ergebnis des Trainings bei der Extraktion geschrieben werden soll.
Markierung des Wertes. Es wird die gesamte Markierung zur Suche und Extraktion des Feldwertes herangezogen.
Festlegung, ob Leerzeichen ignoriert werden sollen - dies kann in einigen Fällen für den Wert nützlich sein.
Festlegung, ob mehrzeilig in der gesamten Markierung oder nur der erste Treffer in einer Zeile ausgelesen werden sollen.
"Trainieren" Button betätigen, um das Feldtraining in Abhängigkeit zur Region zu speichern bzw. zu trainieren.

Beispiel Ausfuhrbegleitdokument

Mehrzeilige Auslesung

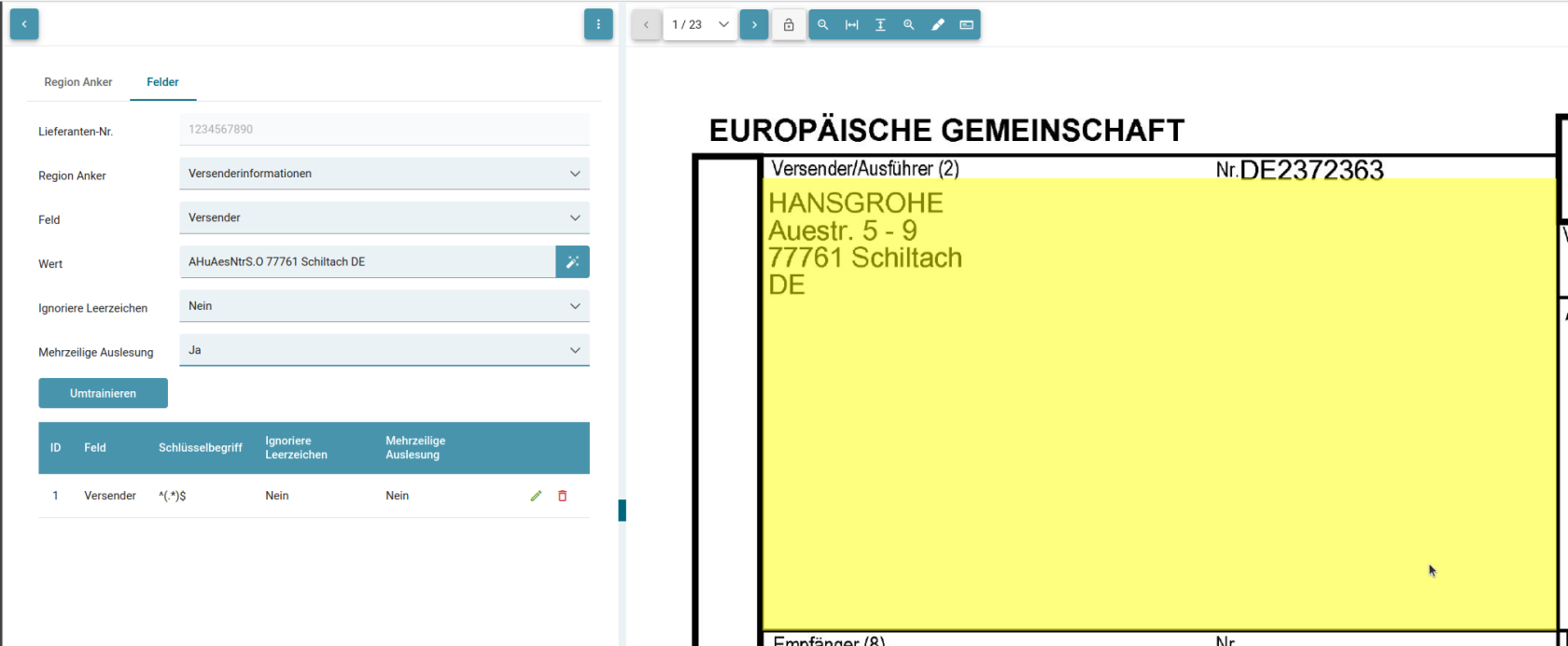

Bei der Mehrzeiligen Auslesung werden alle Treffer des angegebenen Musters im gesamten markierten Bereich zurückgegeben.
In diesem Beispiel würde auch ein Wert ausgelesen werden, der innerhalb der Markierung an der Stelle des Mauszeigers ist:

Beispiel - Ausfuhrbegleitdokument

In diesem Beispiel wollen wir die Versenderdetails trainieren.

Regionsanker trainieren

Um dies zu tun, ermitteln wir erst einen Regionsanker, von dem aus das System in Relation die im Nachgang trainierten Felder extrahieren soll. Dafür müssen wir ein Schlüsselwort definieren und die Region markieren.

Felder trainieren

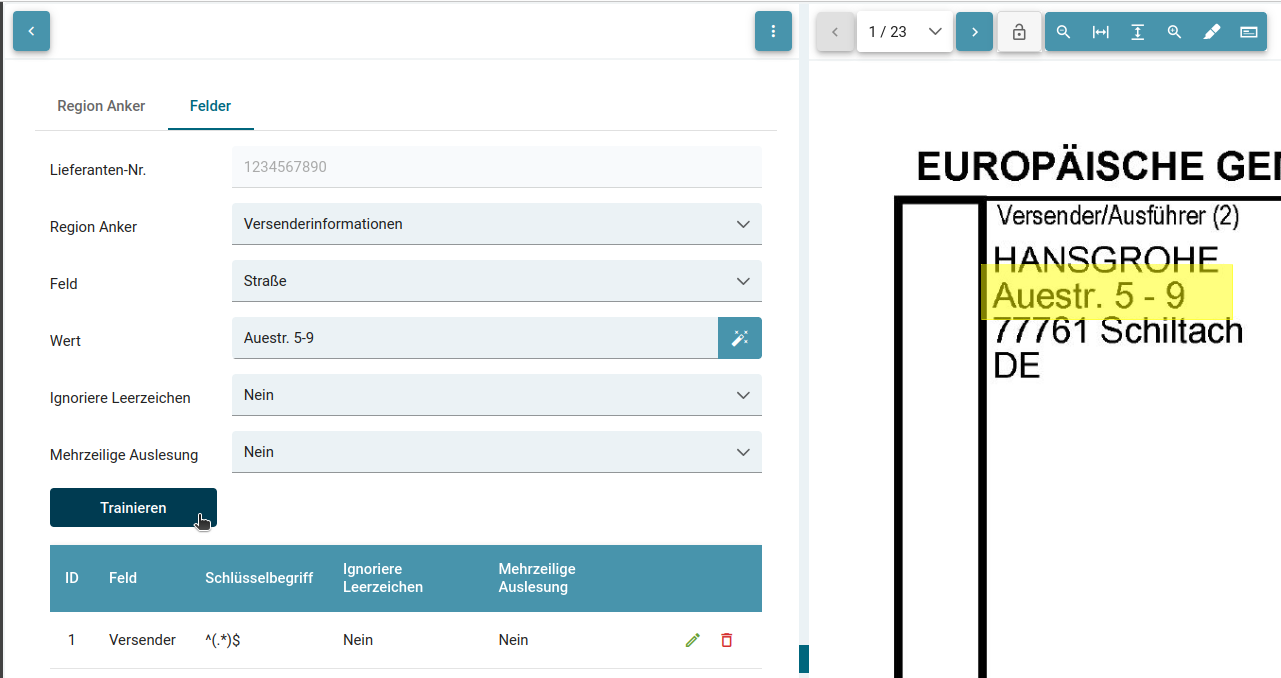

Nun wollen wir die Felder "Versender", "Straße", "Postleitzahl" und "Ort" trainieren, die sich an dem gefundenen Schlüsselwort des Regionsanker "Versendeinformationen" orientieren.

Dazu ist es ratsam den generierten Regex zu bearbeiten, sodass alle erwünschten Werte erkannt werden können.
In diesem Beispiel wurde für das Feld "Versender" der Regex "([a-z]{9}) generiert.
Dieses Muster mag für den Wert "Hansgrohe" zutreffend sein, alle anderen Versendernamen die bspw. ein Leerzeichen enthalten oder aus mehr als 9 Zeichen bestehen würden jedoch nicht ausgelesen werden.
Daher wurde das Muster umtrainiert zu "^(.*)$", welches also alle Zeichen matcht solange es in einer Zeile steht.
So kann mit allen weiteren auszulesenden Feldern aus der Region verfahren werden.

Alternativ kann man auch einfach den gesamten Versender Block für ein Feld auslesen. Dafür den gesamten Bereich markieren und die "Mehrzeilige Auslesung" auf "Ja" stellen, beim Training.

Positionstraining

tbd.
