Modul: Workflow-Visualisierung

Die Workflow-Visualisierung zeigt eine interaktive grafische Darstellung der Workflowvorlage mit allen Schritten und Verbindungen.

Visualisierung öffnen

1. In der AWF Workflowvorlage → Aktion „Visualisierung".
2. Die Visualisierung zeigt:
   • Schrittknoten mit Schrittcode, Schrittname und Schritttyp (Normal / Error / Final)
   • Verbindungen zwischen Schritten (basierend auf Regelaktionen und Standardübergängen)
   • Farbkodierung nach Schritttyp

Vorhersage (Prediction)

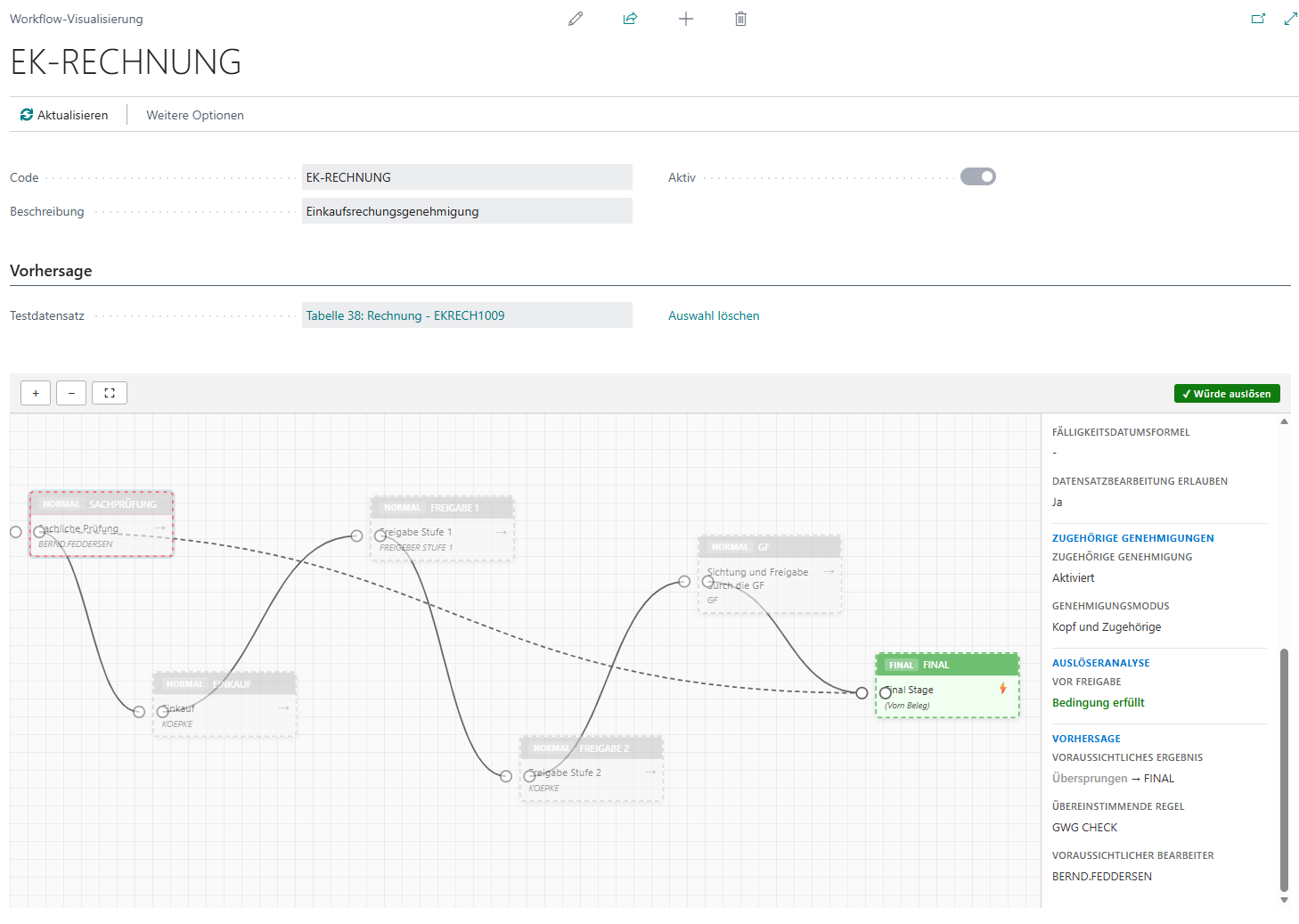

Im Bereich „Vorhersage" können Sie einen Testdatensatz auswählen:

1. Klicken Sie auf „Testdatensatz" und wählen Sie einen konkreten Datensatz aus der Primärtabelle.
2. Die Visualisierung zeigt daraufhin den voraussichtlichen Pfad des Workflows:
   • Welche Schritte automatisch genehmigt würden
   • Welche Schritte übersprungen würden
   • Welche Schritte eine manuelle Genehmigung erfordern
3. Mit „Auswahl löschen" setzen Sie die Vorhersage zurück.

Instanzmodus

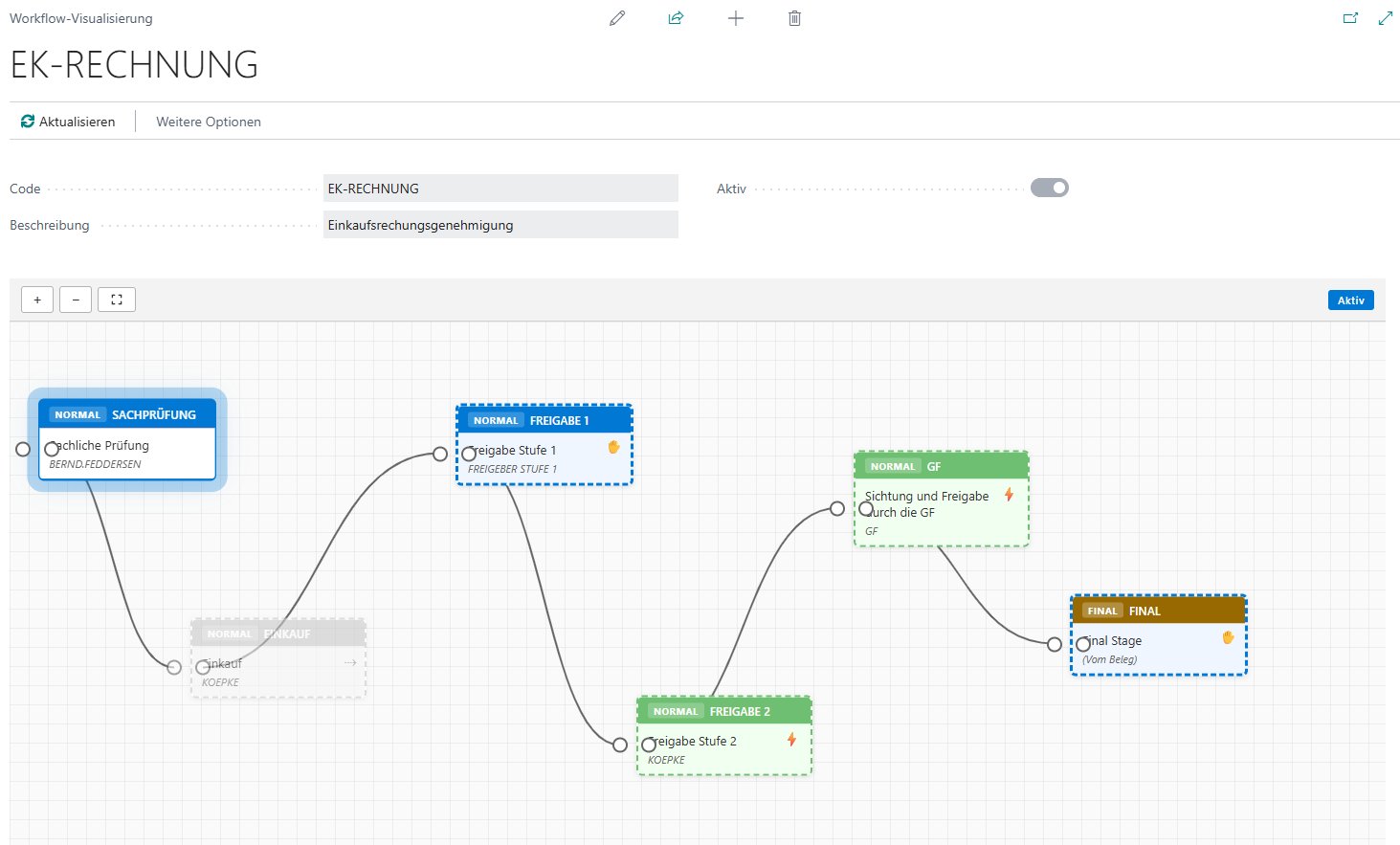

Aus der AWF Workflowinstanz-Karte heraus kann die Visualisierung ebenfalls geöffnet werden. In diesem Fall zeigt sie den aktuellen Fortschritt der Workflowinstanz (welcher Schritt gerade aktiv ist, welche Schritte bereits durchlaufen wurden).

Positionen speichern

Die Positionen der Schrittknoten werden beim Verschieben (Drag & Drop) automatisch gespeichert. Beim nächsten Öffnen der Visualisierung werden die Knoten an den gespeicherten Positionen angezeigt.
